    如何计算散热器的散热量?散热器散热量有哪些影响?

    时间:2022年7月6日  来源:散热器厂家  作者:夏

      如何计算散热器的散热量?散热器散热量有哪些影响?

    散热器在使用过程中,家庭都会关注影响散热器散热量因素,那么影响散热器散热量因素有哪些啦?今天就让金旗舰散热器厂家小编为你详细介绍下吧。

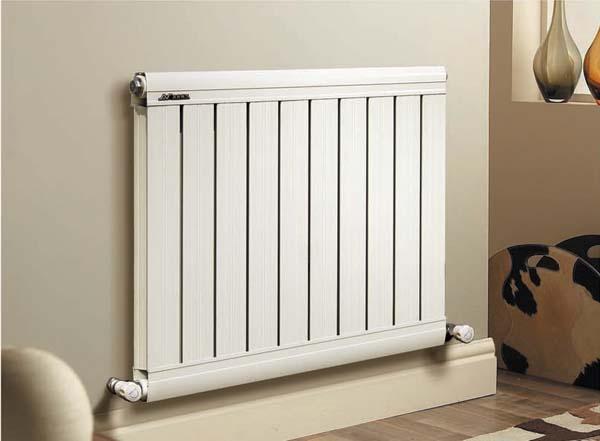

    散热器

    一、接触热阻对散热量的影响
    接触热阻对散热器散热量影响非常大,接触不好影响到20%以上。对于铜管对流散热器要求铜管与对流片的过盈0.1mm。钢制焊接翅片管优于绕片散热器。
    二、翅片高度对散热量的影响
    四根管翅高15mm提高到17mm的钢制翅片管对流散热器,散热面积提高20%,散热量增加6%左右,这说明翅片管高度及其它结构尺寸选择比较合理时,增加翅片高度来提高散热量是不经济的。
    三、翅片间距对散热量的影响
    四根管翅高15mm的钢制翅片管对流散热器,片距8mm下降6mm,散热量提高13%;但也不是片距越小越好,一般两管3~4mm,四管片距4~5mm,六管5~6mm。铜管对流散热器一般两管3~4mm。翅片间距与高度、管根数及其它结构尺寸对散热量有相互之间的影响。
    四、翅片管径对散热量的影响
    翅片管的管直径DN20提高DN25时,四根管(高度15mm)散热量提高10%;六根管(高度17mm)散热量提高5%。因此增加翅片直径来提高散热量是不经济的。虽然散热面积增加很大,这主要是管内流速降低对散热器散热量影响较大。一般在DN20较为合理;对于翅片高度较小并且片距较小,管径16mm也合理。一般对流散热器的水流速为0.1~0.2m/s以内,如果水流速提高到1m/s,散热量提高到50%,同时进出水的温差为1~2℃,阻力要大幅度增加。
    五、翅片根数对散热量的影响
    四根管(高度15mm)增加六管,散热面积增加50%,散热量提高10%左右,因此不经济。
    六、外罩对散热量的影响
    1.高度
    四根管外罩高度400mm提高到700mm,散热量提高20%以上,这主要“烟囱效应”;但外罩高度有优化值。
    2.宽度
    四根管外罩宽度100mm提高120mm,散热量提高5%以上,这主要与空气接触面增加,提高热效率。
    3.外罩开孔率
    外罩开孔率影响在5~20%左右,这取决于高度、宽度及结构形式直接相互的影响。一般建议底部全开(侧面),上部开空率50~60%,散热量影响在1~2%。
    七、结构形式对散热量的影响
    1.管排列
    叉排排列比顺排散热量大5~20%,因为叉排排列增加冷空气与翅片及管的接触面积。提高散热量。
    2.连接方式
    翅片管串联连接比并联连接的散热器大,因为串联连接水流速比并联大。
    3.翅片管与外罩密封
    翅片管必须与外罩密封减少冷空气短路,影响散热器的散热量,如顺排方式就是例子。
